Мультисигнальный конвертер для преобразования сигналов SDI / HDMI / DVI-I / VGA / CVBS / S-video / YPbPr в сигналы SDI / HDMI, разрешение до 1080p60, преобразование форматов, изменение масштаба и частоты кадров, добавление аудио.

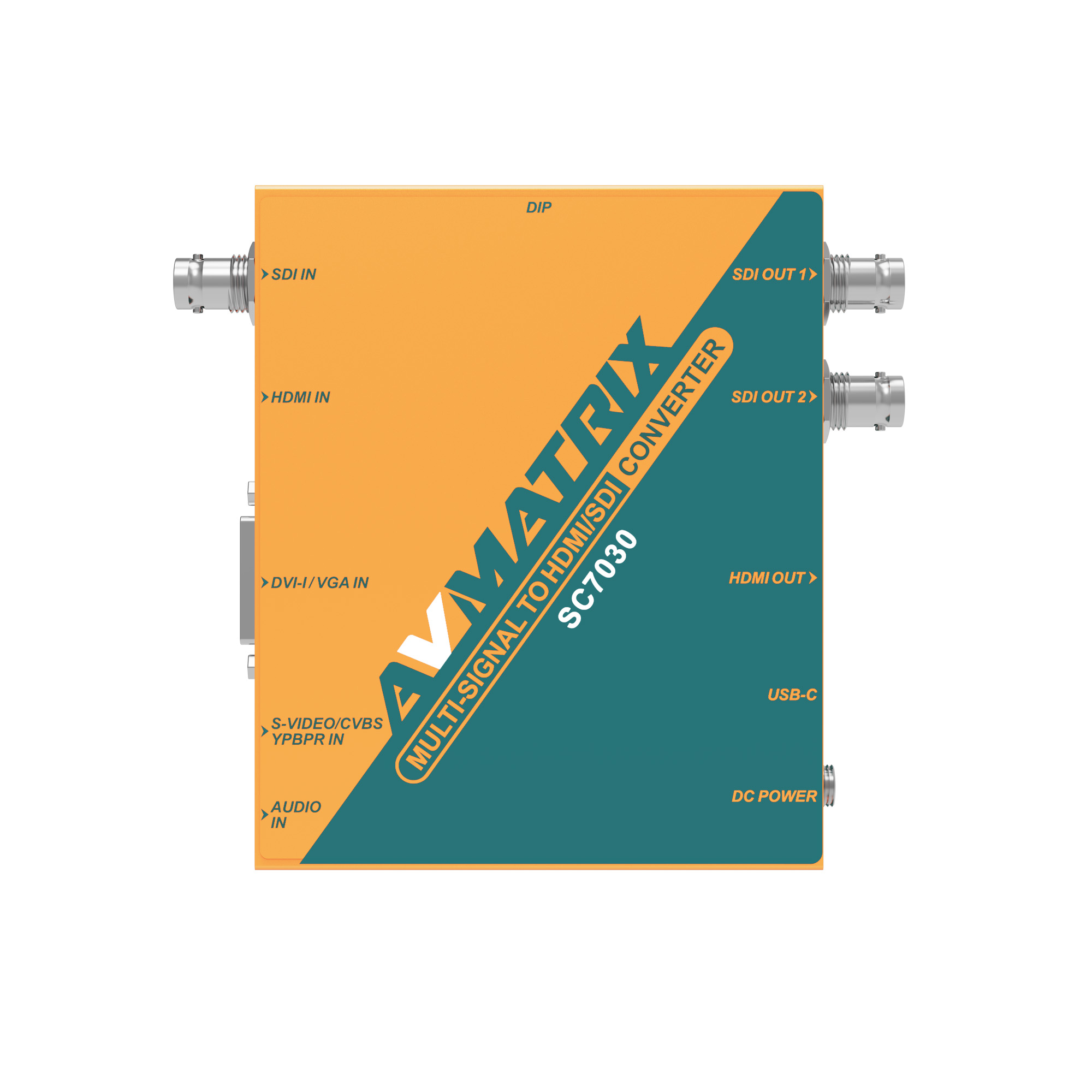

Мультисигнальный конвертер AVMATRIX SC7030 – профессиональное устройство преобразования сигналов SDI / HDMI / DVI-I / VGA / CVBS / S-video/ YPbPr в сигналы SDI / HDMI. Конвертер позволяет масштабировать картинку, преобразовывать частоту кадров и аспект изображения, встраивать аналоговое аудио. Он подходит для проведения мероприятий в прямом эфире – телевещания, видеоконференций, презентаций и т.д.
Универсальное решение для преобразования видео

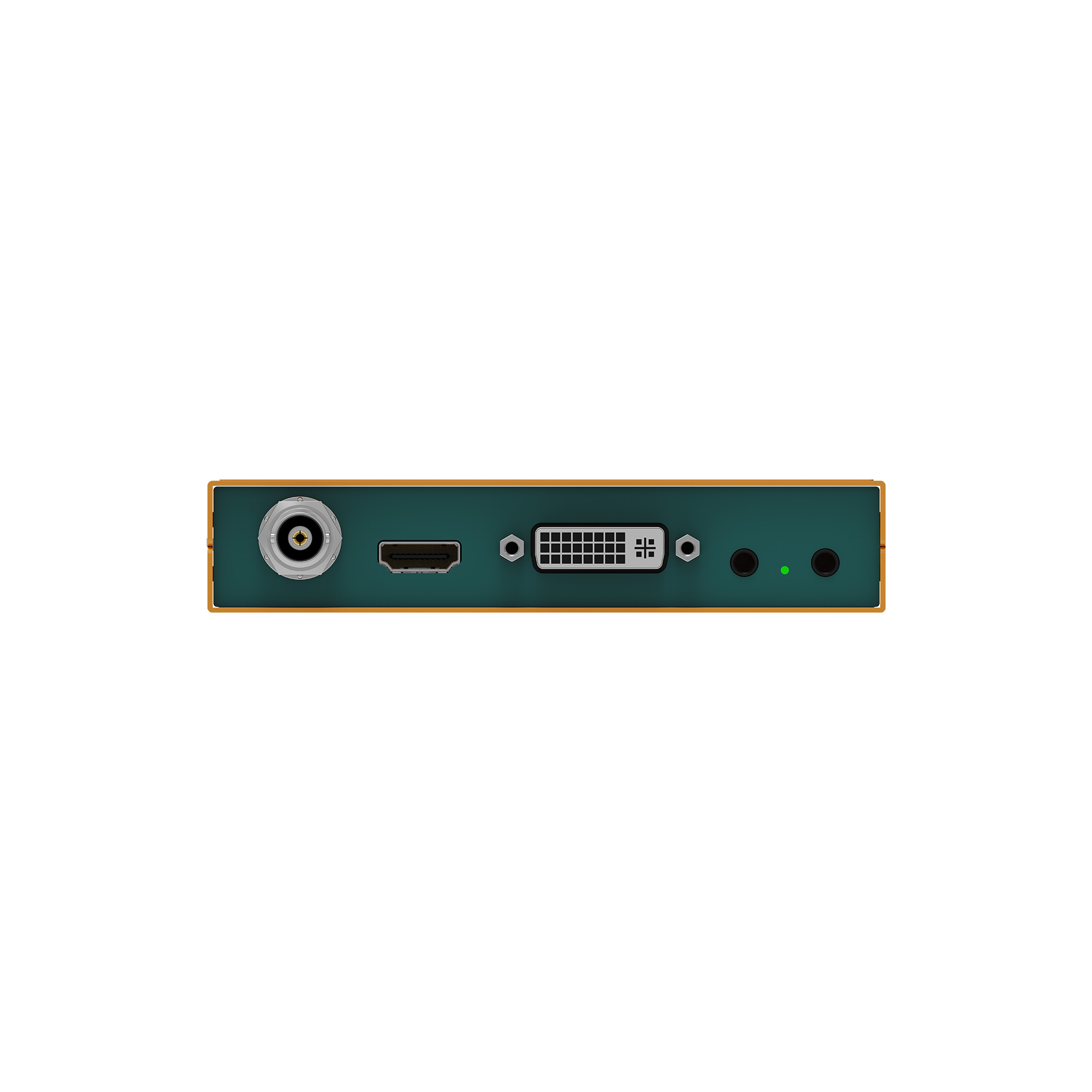

AVMATRIX SC7030 имеет входные интерфейсы для обработки сигналов SDI, HDMI, DVI-I, VGA, CVBS, S-Video и YPbPr, обеспечивая широкие возможности и гибкость при работе как с профессиональным оборудованием, так и с бытовой электроникой. Наличие DVI-I/VGA входа позволяет передавать и цифровой сигнал, и аналоговый (с конверсией).
Одновременное преобразование и разделение входного сигнала на два выхода SD-SDI и один выход HDMI обеспечивают высокое качество передачи видеосигнала, без потерь даже на больших расстояниях.
Аудиовход и добавление звука
Конвертер имеет аудиовход для подключения внешних устройств, что позволяет добавлять аналоговый звук или существующий аудиосигнал прямо в выходы SDI и HDMI.
Преобразование соотношения сторон
Конвертер позволяет плавно переключаться между форматами 4:3 и 16:9. Режим Letterbox сохраняет подлинное соотношение сторон, а режим Stretch масштабирует изображение на весь экран для полного охвата.
Высокое качество изображения
AVMATRIX SC7030 обеспечивает изменение форматов с возможностью сквозного преобразования, увеличения и уменьшения масштаба и частоты кадров, а также поддерживает разрешение видео до 1080p60.
Удобные настройки

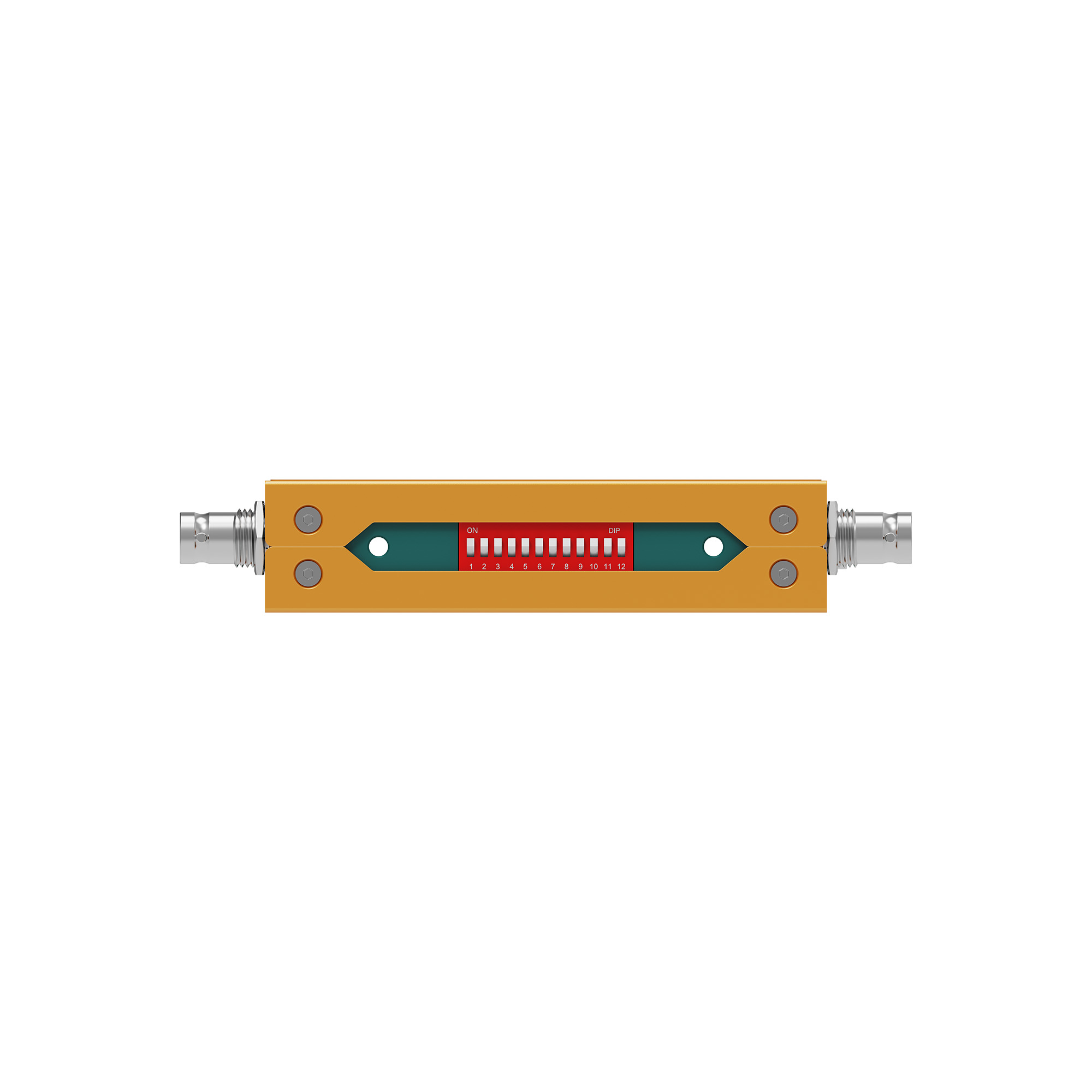

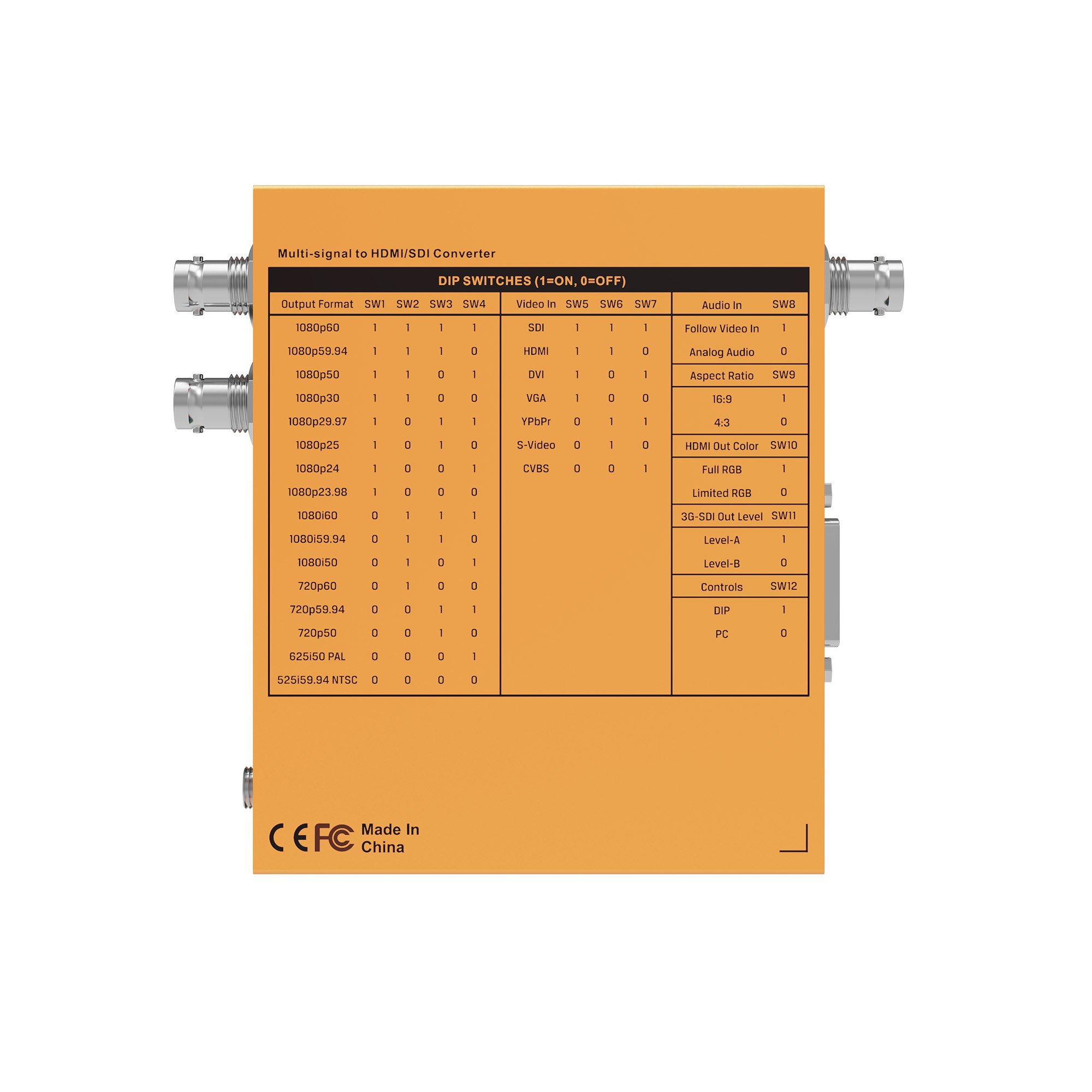

Конвертер имеет простые и понятные варианты конфигураций. DIP-переключатели позволяют настраивать входные и выходные параметры на самом устройстве, а специальное программное обеспечение отвечает за удаленное управление через ПК.
Особенности:
- Входы SDI/HDMI/DVI-I/VGA/CVBS/S-video/YPbPr

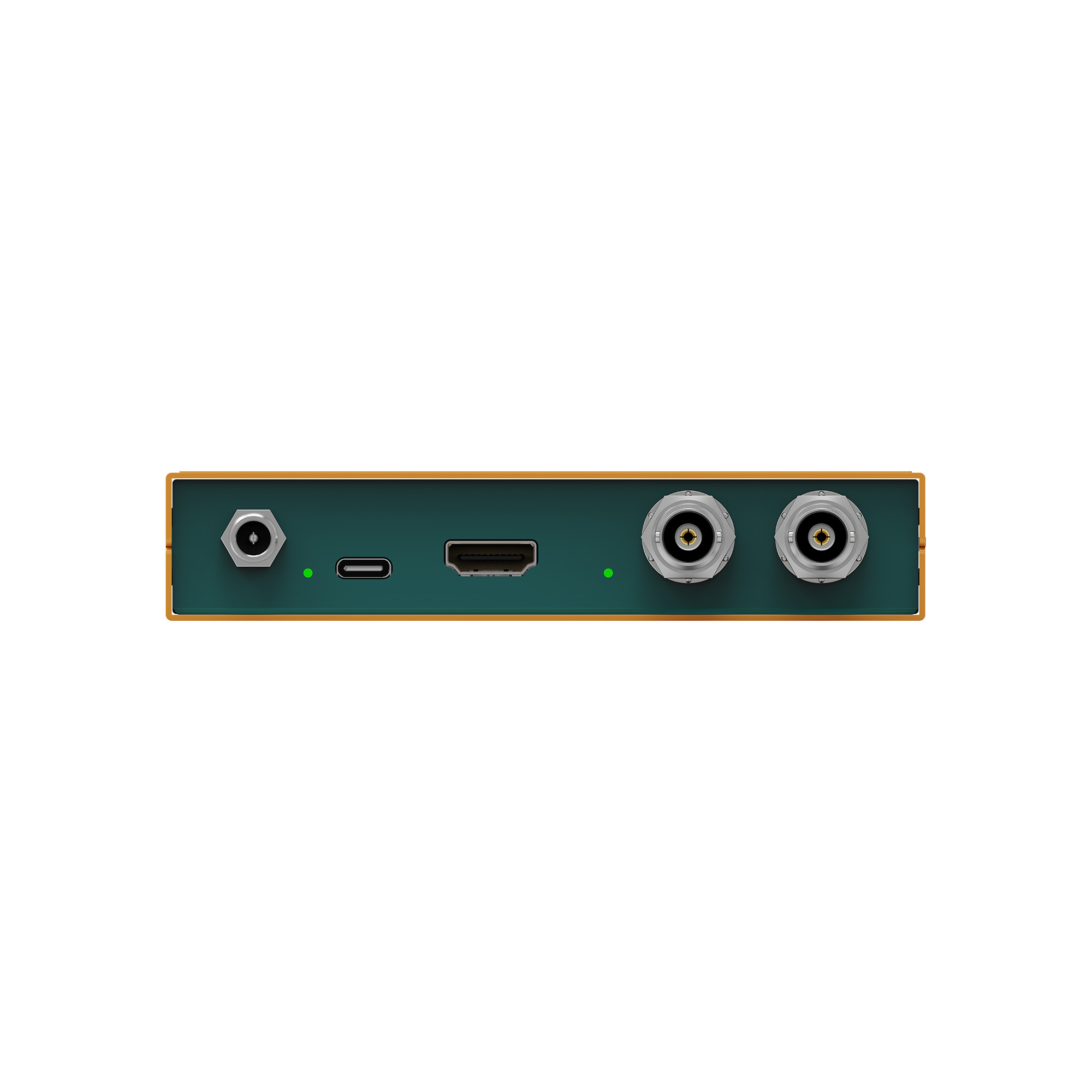

- Выход SDI х2, выход HDMI х1
- Up/down масштабирование и преобразование частоты кадров
- Поддерживает разрешение до 1080p60
- Преобразование аспекта изображения 4:3/16:9
- Встраивание аналогового аудио
- Светодиодные индикаторы видеосигнала и сигнала питания
- Источник питания постоянного тока 12 В или USB-C 5 В
- Простое управление с помощью DIP-переключателей и программного обеспечения для ПК
| Модель | AVMATRIX SC7030 |
| Подключения | |
| Вход видео |
1хSDI 1хHDMI 1хDVI-I/VGA 1хS-VIDEO/CVBS/YPBPR |
| Вход аудио | 1х3,5 мм (аналоговый аудио вход) |
| Выход видео | 2хSDI выход, 1хHDMI выход |
| Порт USB | USB Type-C (для апгрейда и питания) |
| Форматы | |
| SDI и HDMI выходные форматы |
1080p 60/59.94/50, 3G-SDI Support level-A & Level-B 1080p 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50 625i 50 PAL, 525i 59.94 NTSC |
| Входные форматы SDI |
(3G level-A) 1920х1080p 60/59.94/50 (3G level-B) 1920х1080p 60/59.94/50 (HD) 1920х1080p 30/29.97/25/24/23.98 (HD) 1920х1080i 60/59.94/50 (HD) 1920х1080Psf 30/29.97/25/24/23.98 (HD) 1280х720p 60/59.94/50/30/29.97/25/24/23.98 (SD) 525i 59.94, 625i 50 |
| Входные форматы HDMI |
1920x1080p 60/59.94/50/30/29.97/25/24/23.98 1920x1080i 60/59.94/50 1280х768p 60 1280х720p 60/59.94/50/30/29.97/25/24/23.98 |
| Форматы DVI-I/VGA |
1920х1080 / 1680х1050 / 1600х900 / 1400х1050 / 1366х768 1360х768 / 1280х1024 / 1280х960 / 1280х800 / 1280х768 1280х720 / 1280х600 / 1152х864 / 1024х768 / 800х600, Up to 60Hz |
| Форматы YPBPR | 1080p, 1080i, 720p, 576p, 480p, 576i, 480i |
| Форматы S-Video/CVBS | Support NTSC, PAL and SECAM |
| Цветовое пространство SDI |
вход: YUV 4:2:2 10bit выход: YUV 4:2:2 10bit |
| Цветовое пространство HDMI |
вход: RGB 4:4:4 8/10/12bit, YUV 4:2:2 8/10/12bit, YUV 4:4:4 8/10/12bit выход: RGB 4:4:4 8bit |
| Аппаратный деинтерлейсинг | поддержка аппаратного деинтерлейсинга 1080i, более четкое и стабильное изображение |
| Общее | |
| Потребляемая мощность | ≤5,5 Вт |
| Напряжение | 12В Диапазон напряжений: DC 6-24 В), USB 5 В |
| Рабочая температура | -20~60°C |
| Температура хранения | -30~70°C |
| Относительная влажность | 20~90% (без конденсации) |
| Размеры | 104х125,5х24,5 мм |
| Вес |
496,1 г |
| Размеры упаковки | 140х70х175 мм |
| Вес в упаковке | 950 г |
- Конвертер AVMATRIX SC7030 мультисигнальный в HDMI, SDI
- Мультисигнальный кабель-интерфейс S-Video/CVBS/YPBPR 3-in-1
- Переходник DVI – VGA
- USB кабель (тип A-C)
- Руководство по эксплуатации и гарантийный талон
