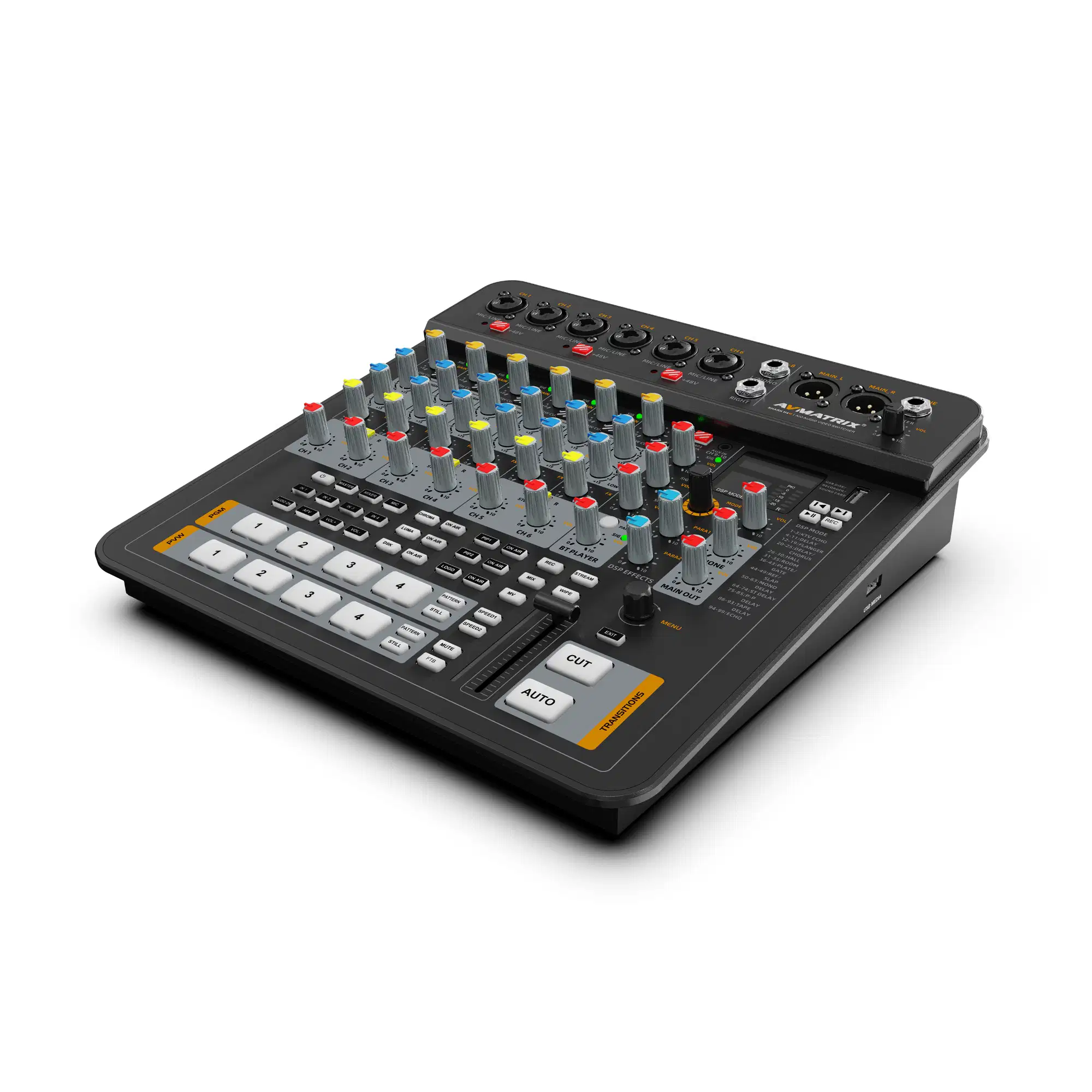

Микшер AVMATRIX Shark H4M – универсальный инструмент для профессиональной обработки видео- и аудиоматериала. Компактное устройство совмещает в себе функции аудио- и видеомикшера, имеет простое управление и обеспечивает все необходимое для работы в режиме реального времени. Микшер подходит для проведения прямых трансляций спортивных мероприятий, концертов, лекций, развлекательных программ и т.д.
4 видеовхода с настраиваемыми выходами
Устройство имеет 2 видеовхода HDMI Type-A с автоматическим определением сигнала и 2 входа SDI. Выходы PGM и multiview поддерживают разрешение до 1080P 60 FHD. Микшер обеспечивает интеграцию с различными устройствами, расширяя спектр его применения.
Устройство поддерживает многоформатные входные сигналы, включая разрешение 1080p, 1080i, 720p, 576i и 480p. Сигналы HDMI и формат вывода могут быть изменены в большую или меньшую сторону.
Широкие возможности обработки видео
Поддержка USK и DSK позволяет прокеивать (смешивать изображения) по синему/зеленому и черному фонам, накладывать графику, титры и логотипы в режиме реального времени.
Функции PIP/POP позволяют добавлять на PGM-выходе два дополнительных окна с возможностью настройки размера и положения – или, наоборот, объединять два экрана одинакового размера.
Эффекты перехода WIPE, MIX и DIP работают при переключении с помощью AUTO и T-Bar.
Устройство поддерживает 39 предустановленных шаблонов. Возможно добавление изображений с USB-диска или сохранение стоп-кадров кадр со входов 1-4 или выходов clean PGM или PGM.
Порт USB, SD-карты и Bluetooth
Порт USB type-C может использоваться в качестве веб-камеры для захвата видео и аудио в компьютер и потоковой передачи данных на различные программы или платформы. Устройство совместимо с наиболее популярными операционными системами – Windows, Linux и MacOS.
SD-карта и USB-интерфейс обеспечивают прямую запись PGM-сигнала, что упрощает запись видеороликов. Скорость кодирования достигает 32 Мбит/с, поддерживаемые форматы файлов - MP4/TS.
Аудиомикшер объединяет в себе функции подключения по Bluetooth и воспроизведения с USB-накопителя, обеспечивая звук без прерываний.
Живая трансляция через Ethernet
Порт LAN поддерживает потоковую передачу по IP по протоколам RTMP, SRT, что позволяет транслировать видеопрограммы в прямом эфире и получать видео высокого качества.
Восьмиканальный микшер звука
AVMATRIX Shark H4M оснащен разъемами XLR и TRS и поддерживает 6 микрофонных/линейных, 2 внешних TRS и 3,5-мм стереофонических аудиовхода. Это обеспечивает гибкое подключение микрофонов, инструментов и т.д. Каждый канал имеет независимую настройку уровня для точности в работе с каждым источником звука.
Микшер, оснащенный встроенным фантомным питанием 48 В, предназначен для работы как с высоко-, так и с низкоомными источниками звука. Он поддерживает микширование звука, регулировку усиления, фильтрацию низких частот, баланс левого и правого каналов и 99 режимов эффектов DSP.
Особенности:
- Универсальный компактный аудио-видеомикшер
- 6 микрофонных и 2 стереовхода, 4 канала встроенного аудио из видеоисточников
- Сбалансированные XLR-выходы + TRS для мониторинга
- Регуляторы уровня, индикация, 2-полосные тональные фильтры, фильтр низких частот
- Переключатель моно/стерео, функция регулировки уровня
- 99 режимов работы процессора эффектов DSP
- Отдельный Bluetooth-плеер
- MP3-рекордер / проигрыватель / звуковая карта USB
- Фантомный источник питания 48 В для XLR
- 2 выхода HDMI PGM, 1 выход HDMI multiview, 1 поток RTMP/SRT через USB type-C и запись на USB-диск / SD-карту
- Яркостной и цветовой кеинг, PIP×2/POP, DSK и наложение логотипа
- Переходы T-bar/AUTO/CUT; различные эффекты: WIPE/MIX/DIP

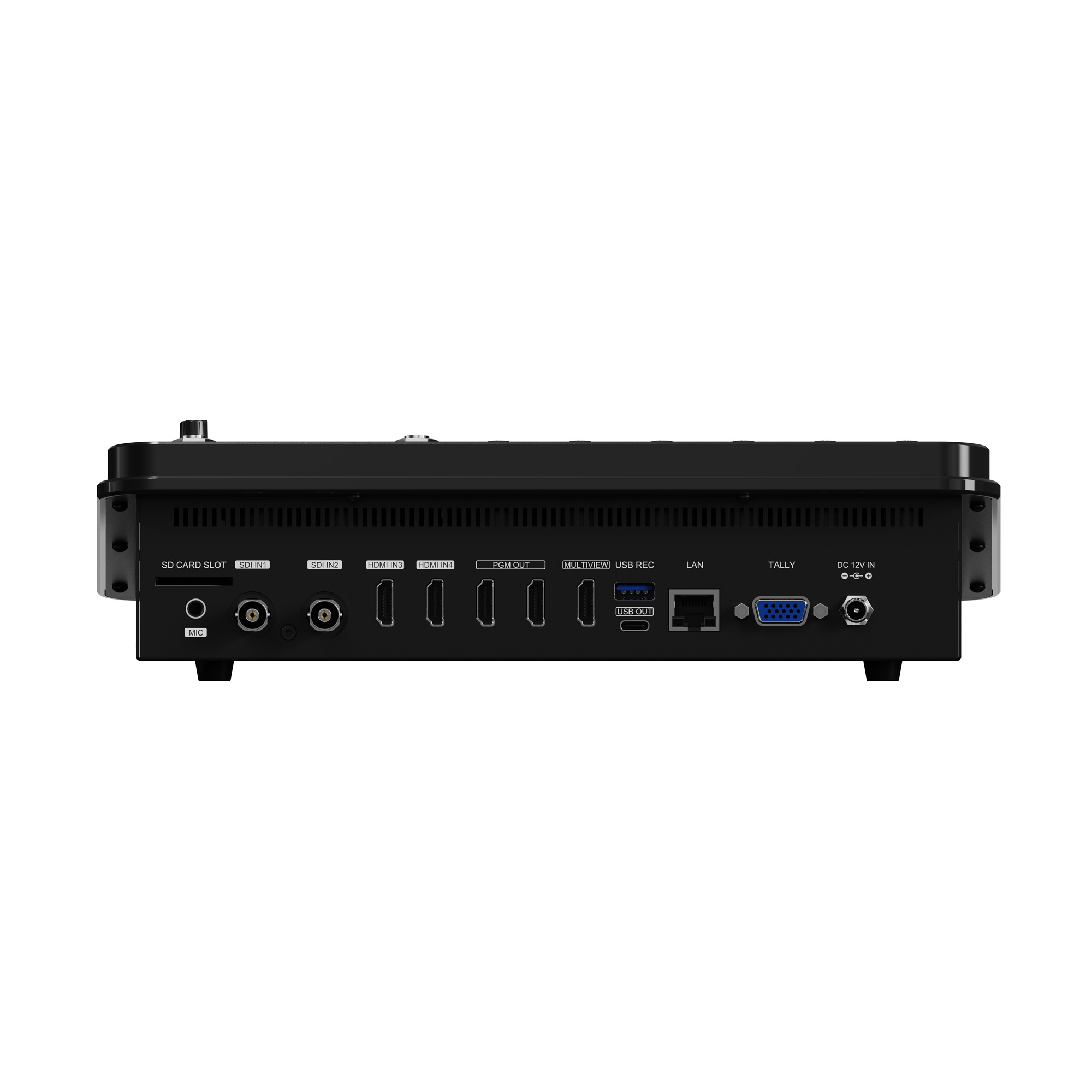

| Модель | AVMATRIX Shark S4M |
| Подключения | |
| Входы видео | HDMI type-A х2, SDI x2 |
| Выходы видео |
HDMI type-A PGM х2 HDMI type-A Multiview Output х1 USB Capture: USB type-Cх1 |
| LAN Port | LANх1 (Стриминг, web-интерфейс, обновление ПО) |
| Media Library | USB type-A х1 (импорт/экспорт конфигураций, изображений и LOGO; обновление ПО) |
| Tally Port | DB-15 х1 |
| Питание | DC 12V 2A х1 |
| Порт Tally | RS232/RS422х1, управление PTZ камерами |
| Запись | SD Card /U-Disk |
| Функции | |
| Переходы | T-Bar/ AUTO/ CUT |
| Эффекты | Wipe (11х3 patterns)/ Mix/ DIP/ Still(freeze)/ MUTE/ FTB |
| Компоновка кадра | горизонтальная и вертикальная компоновка |
| Кеинг |
Upstream Key: Luma Keyх1/ Chroma Keyх1/ PIP х2/ POP Downstream Key: DSKх1/ Logoх1 |
| Медиа |
изображения по умолчанию: 39 предустановленных шаблонов локальные изображения: до 16 импортированных изображений изображения пользовательские: до 16 захваченных изображений |
| Генераторы |
генератор шаблонов х1 генератор цвета х2 |
| Стандарты | |
| Входы HDMI |
1080p 60/ 59.94/ 50/ 30/ 29.97/ 25/ 24/ 23.98 1080i 50/ 59.94/ 60 720p 60/ 59.94 /50/ 30/ 29.97/ 25/ 24/ 23.98 576i 50, 576p 50, 480p 59.94/ 60, 480i 59.94/ 60 |
| Выход HDMI PGM | 1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29.97/ 25/ 24/ 23.98; 1080i 60/ 59.94/ 50 |
| Выход HDMI Multiview | 1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29.97/ 25/ 24/ 23.98; 1080i 60/ 59.94/ 50 |
| Цветовое пространство HDMI | RGB/ YUV |
| Входы SDI |
1080p 60/59.94/50/30/29.97/25/24/23.98 1080psF 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50/30/29.97/25/24/23.98 625i 50 PAL, 525i 59.94 NTSC |
| Цветовое пространство SDI | YUV |
| Выход захвата USB | до 1080p60 |
| Форматы медиа |
поддержка форматов USB-дисков: FAT32, Ext3, Ext4, объемом до 256 ГБ поддержка форматов изображений: png, bmp, jpg, gif, jpeg, ppm, pbm, tif, jps, tga поддержка форматов: png, bmp, jpg, gif, jpeg, ppm, pbm, tif, jps, tga поддержка размера логотипа: от 10х 10 пикселей до 600х600 пикселей |
| Подключения аудио | |
| Входные каналы аудио |
моно (микрофон/линия) х6 стерео (линия) х2 USB-плеер/Bluetooth х1 |
| Выходные каналы аудио |
выход MAIN L/R х2 наушники х1 выход микшера х1 |
| Функции аудио | |
| Микшер аудио |
XLRх6, TRSх2, HDMIх4 Audio delay: 0-500ms |
| Каналы 1-6 MIC/LINE |
усиление: -14~+40 дБ вход Mic CH 2-полосный EQ, 80Hz/12KHz, ±15dB 48V фантомное питание с индикацией пиковый индикатор уровня LED |
| Вход Стерео |
регулировка чувствительности входа управление балансом стерео |
| Индикатор уровня основного выхода | 2-канальный 6-сегментный светодиодный дисплей |
| Максимальный входной уровень | микрофон +10 дБу / линия +22 дБу |
| Входное сопротивление |
XLR: 10 кОм MIC: 15 кОм |
| Максимальный выходной уровень |
XLR +22 дБу TRS +20 дБу |
| Выходное сопротивление |
XLR: 600 Ом Phones: 10 Ом |
| Частотный диапазон | ±1 дБ, 20Гц - 22 кГц |
| Динамический диапазон | 102 дБ |
| Суммарные гармоческие искажения при частоте 1 кГц | <0,05% (MIX out) |
| Разделение стереоканалов | 80 дБ |
| Прочее | |
| Питание | 12В, 2А |
| Мощность | ≤18Вт |
|
Рабочая температура |
-20...+60℃ |
|
Температура хранения |
-30...+70°С |
| Размеры | 287,7х286,7х83,2 мм |
| Вес | 2,5 кг |
| Размеры упаковки | 135х335х360 мм |
| Вес в упаковке | 3,15 кг |
- Аудио-видеомикшер AVMATRIX Shark H4M компактный 4CH HDMI USB LAN
- Блок питания (12V 2A)
- USB кабель (тип A-C)
- Разъем Tally
- Руководство по эксплуатации и гарантийный талон
