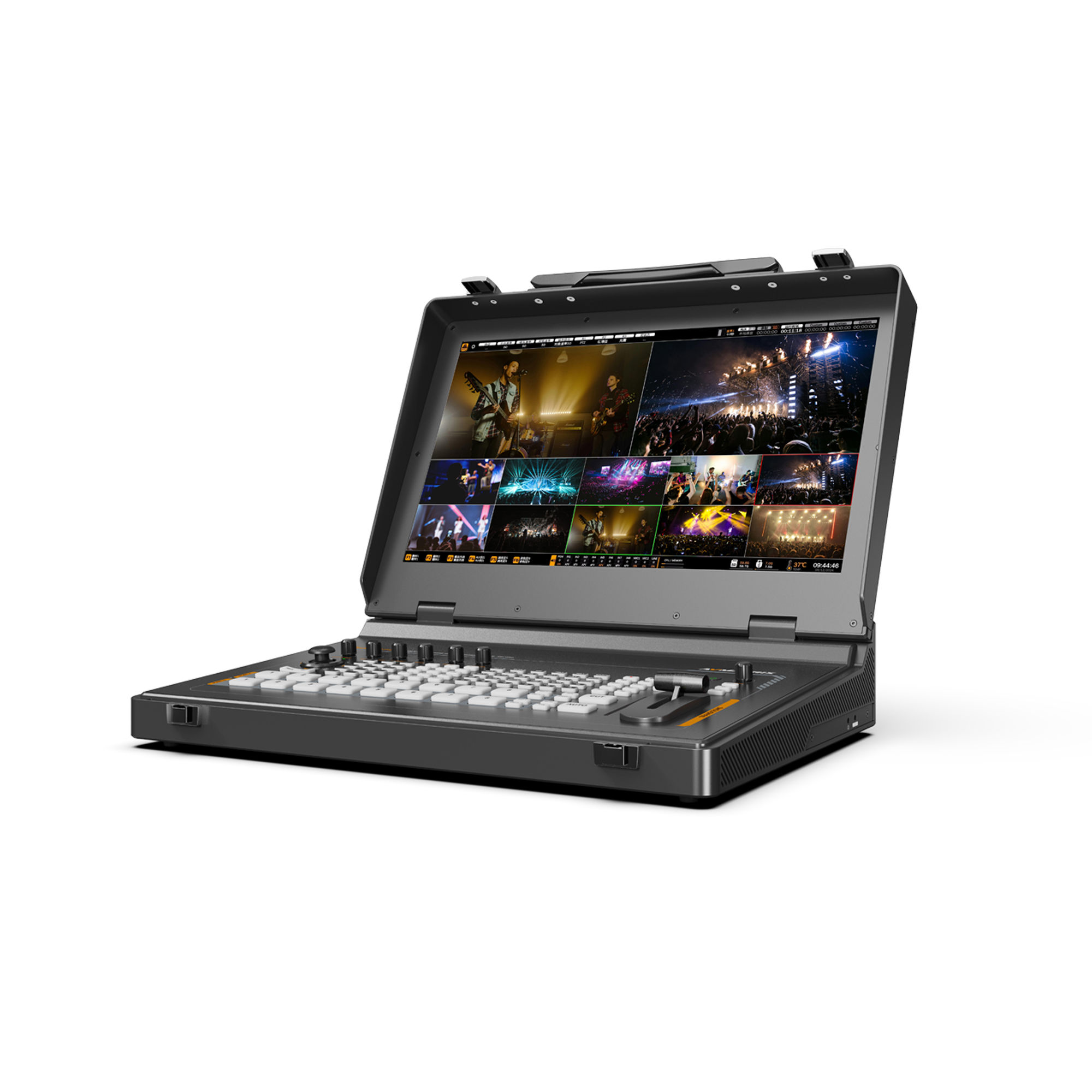

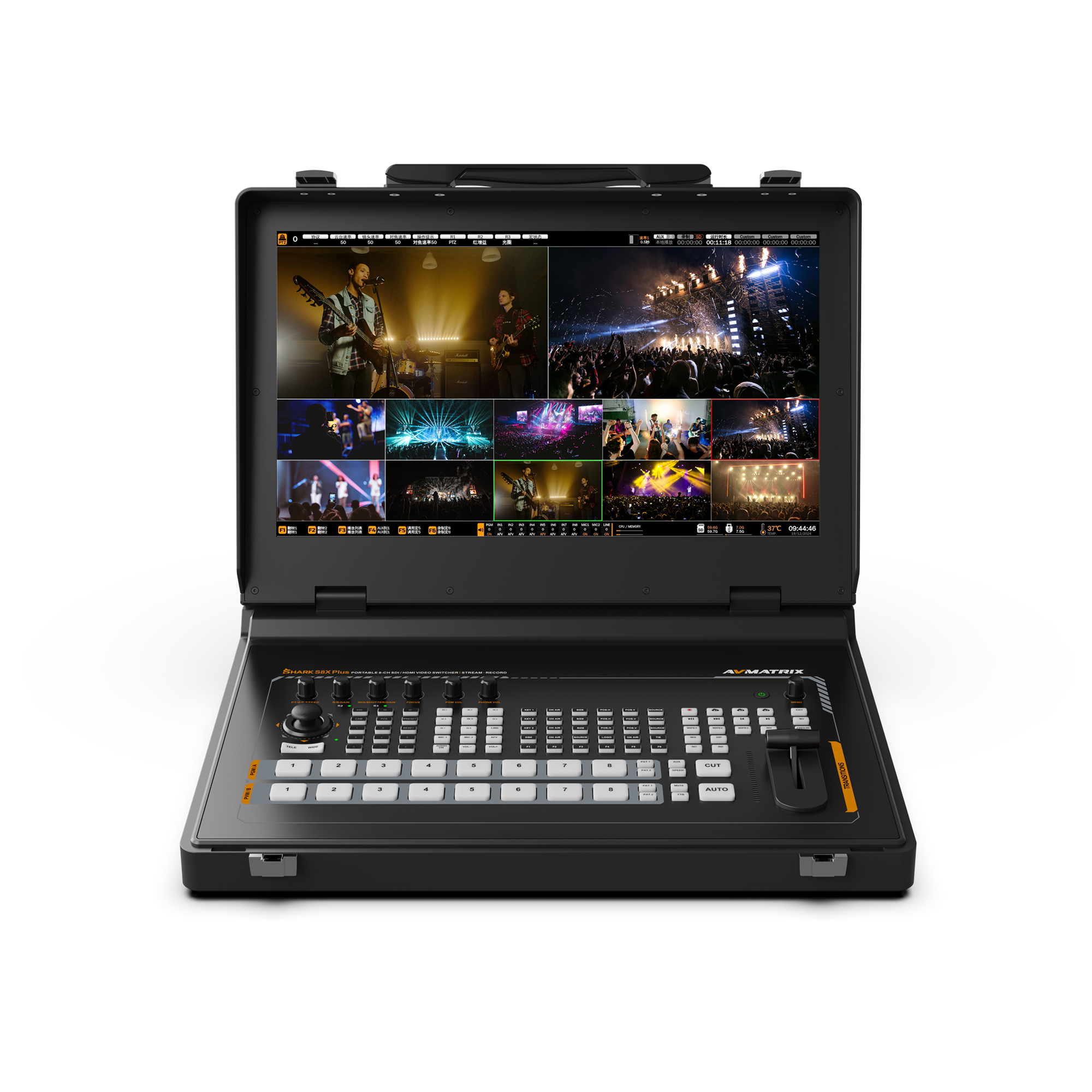

Видеомикшер AVMATRIX Shark S8X PLUS-NDI с интерфейсами XLR, TRS, фантомное питание 48В, поддержка режимов PIP, LUMA, Chroma и DSK, микширование звука, вход AUX, порты USB и LAN.
Описание
Портативный видеомикшер AVMATRIX Shark S8X PLUS – универсальное решение для проведения стримов в прямом эфире. Он подходит для освещения таких мероприятий, как спортивные соревнования, видеосозвоны, домашние и профессиональные шоу-программы, концерты и многое другое.
Профессиональные XLR звуковые разъемы
Микшер оснащен профессиональными разъемами XLR для входов и выходов, поддерживает подключения XLR и TRS типа и имеет фантомное питание 48В для конденсаторных микрофонов.
Входной интерфейс XLR – стандарт для профессионального аудиооборудования. Вход TRS обеспечивает гибкость для подключения аудиоустройств, таких, как микшеры и музыкальные инструменты. Выходной интерфейс TRS предназначен для передачи сигналов на акустические системы.
Возможность настройки режимов AFV, микширования и задержки звука до 500 мс делает устройство подходящим для профессионального производства.
Управление звуком
Видеомикшер AVMATRIX Shark S8X PLUS имеет мощный вход расширения AUX, совместимый с устройствами UVC и потоковой передачей, что обеспечивает выбор сигнала и расширяет возможности использования аудиоконтента.
Устройство поддерживает микширование звука, режим AFV, регулировку громкости для аудиосигналов MASTER / PHONE / PGM.
Расширенные функции кеинга
Микшер имеет 3 встроенных кейера для настройки режимов PIP, LUMA, Chroma и DSK, наложения логотипа. Положение и размер этих слоев можно легко регулировать с помощью кнопок или регулировок меню.
Запись на различные носители
AVMATRIX Shark S8X PLUS позволяет записывать аудио и видео на разные типы носителей - USB-диск, SD-карту, SATA диск. Совместимость с разными накопителями дает возможность адаптировать рабочий процесс под поставленные задачи, при этом сохраняя высокое качество и скорость передачи данных. Запись доступна в формате 1080p60 со скоростью до 32 Мбит/сек, а хранение – в форматах MP4 и TS.
Порты USB и LAN для передачи данных
Порт USB Type-C можно использовать в качестве веб-камеры для захвата видео и аудио на персональном компьютере и для потоковой передачи с помощью различных программ и вещательных платформ.
Порт LAN поддерживает потоковую передачу по IP протоколам RTMP, SRT, NDI для трансляции в прямом эфире видео высокого качества.
Упрощенное производство и управление
Микшер позволяет использовать записанные макросы, поэтому нажатие одной кнопки заменяет сложную последовательность действий, упрощая работу и повышая эффективность производства видео.
Особенности:
- 17,3-дюймовый FHD IPS дисплей
- Входы 3G-SDI и SDI/4K HDMI, входы BNC REF, AUX (внутренний интерфейс)
- Функция маршрутизации источников Multiview
- Стриминг: RTMP(S)/SRT/RTSP/NDI
- Запись и воспроизведение: USB-диск, SD карта, 2.5" SATA внутренний диск
- USB Type-C порт для UVC захвата
- Хромакей, яркостной кей, пользовательское позиционирование и PIP×3, POP, DSK, LOGO наложения
- Управление переходами: T-bar/Auto/Cut
- Профессиональные разъемы XLR для аудио входов и выходов
- Фантомное питание 48 В для микрофонов
- Аудио: 8 эмбеддированных входных каналов из видео и 2 XLR/TRS балансных 3,5mm стерео входов
- 8-канальное управление камерами PTZ, управление скоростью движения PTZ, настройка и вызов пресетов положения, автоматическая/ручная настройка
- Поддержка макроскриптов
- Порт сигнализации Tally GPIO

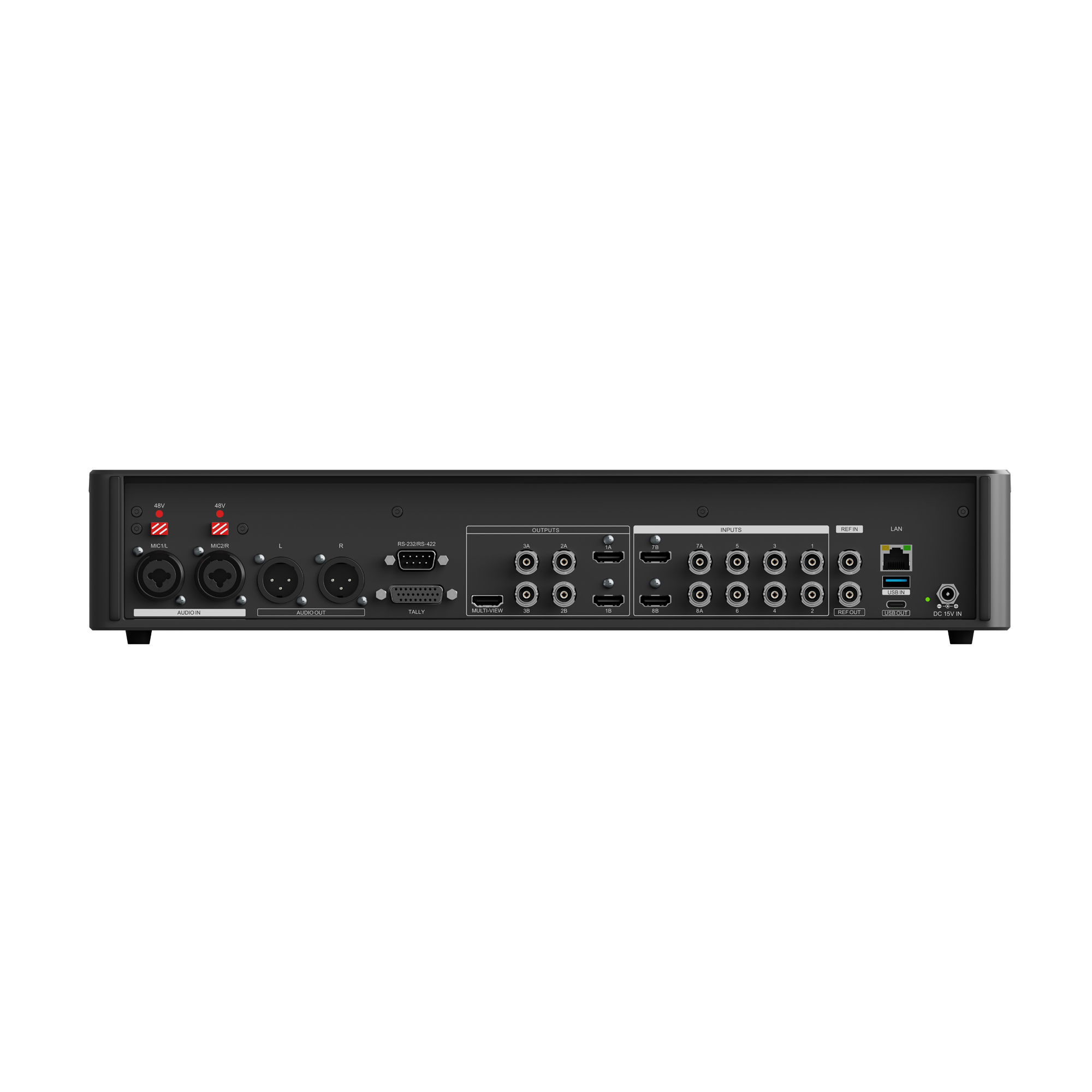

| Модель | AVMATRIX Shark S8X PLUS-NDI |
| Подключения | |
| Входы видео |
3G/HD/SD-SDI: 75 Ом 800 мВ BNC type x 8 (In1--8A) HDMI(DVI-D): Type A(19pin) x 2(In 1A--8B) USB Вход: Type A MJPEG USBCAM |
| Выходы видео |
3G/HD/SD-SDI: 75 Ом 800 мВ BNC type x 4 HDMI(DVI-D): Type A(19pin) x 2 USB Выход: Type A UVC/UAC Capture Output |
| Входы аудио |
XLR/TRS Female: +4 дБу, 4 коМ, максимальный входной сигнал + 20 дБу, максимальное усиление 37 дБ фантомное питание: максимальная мощность нагрузки 48 В 5 мA 3.5 мм TRS: -10 дБу, 10 кОм, максимальный уровень +8 дБу |
| Выходы аудио |
XLR Male：+4 дБу 600 Ом 3.5 мм TRS (Стерео): -10 дБу 1 кОм 3.5 мм TRS (Наушники): 70 мВт,+70 мВт нагрузка 32 Ом |
|
Ref Вход/Выход |
BNC 75 Ом 270Mb/1.5G Black burst или tri-level |
| Локальная сеть | LANх1 (Стриминг, web-интерфейс, управление PTZ, обновление ПО) |
| Порты USB |
USB Type-Cх1 (UVC capture) USB Type-Aх2 (Хранилище записей, импорт/экспорт конфигураций, импорт изображений, обновление встроенного ПО) |
| Порт Tally | RS232/RS422х1, управление PTZ камерами |
| Запись | U-Diskх1, SD Cardх1, SATA х1 |
| Стандарты | |
| Входы SDI |
1080p 60/59.94/50/30/29.97/25/24/23.98 1080psF 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50/30/29.97/25/24/23.98 625i 50, 525 i59.94 |
| Входы HDMI |
4K 60/50/30, 2K 60/50/30 1080p 60/59.94/50/30/29.97/25/24/23.98 720p 60/59.94/50/30/29.97/25/24/23.98 576p 50, 480p 60/59.94 |
| Выходы SDI |
1080p 60/59.94/50/48/47.95/30/29.97/25/24/23.98 1080i 60/59.94/50 |
| Выходы HDMI | 1080p 60/59.94/50/47.95/48/30/29.97/25/24/23.98, 1080i 60/59.94/50 |
| Форматы видео | SDI: YUV 4:2:2 10bit; HDMI: YUV, RGB Full, RGB Limit |
| Цветовое пространство | SDI&HDMI: Rec 709, Rec 601 |
| Запись и стриминг | |
| Выход USB захват |
форматы: YUY2, NV12, RGB32, 1080p60 (200Mbps) поддерживаемые ОС: Windows 7/8/10/11, Linux (Kernel version 2.6.38 и выше), Mac OS (10.8 и выше) совместимые ПО: OBS studio, Skype, ZOOM, Teams, Youtube Live, и пр. |
| Стрим | скорость передачи данных: 32 Мбит/с |
| Запись |
форматы носителей: USB, SD card, SSD (FAT32/exFAT/NTFS/ext4) форматы файлов: MP4/TS, до 1080p60 (32 Мбит/с) управление скоростью передачи данных: CBR/VBR |
| Протоколы |
Push Steam：RTMP(S), SRT, NDI* (опция) Pull Stream：RTSP, HTTP, NDI* (опция) PTZ управление：Visca, Onvif, Pelco D/P, NDI |
| Медиа | |
| Форматы |
видео: MP4, TS; Audio: MP3, AAC изображения: JPG, PNG, BMP, JPEG, PBM, JPS, MPO, до 1920х1080 пикселей логотип: JPG, PNG, BMP, JPEG, PBM, JPS, MPO, до 650х650 пикселей |
| Вход AUX | локальный плеер, камера USB, сетевой поток, NDI |
| Возможности | |
| Дисплей | дисплей 17,3 дюйма FHD LCD |
| Макро | 20 макросов, поддержка записи и воспроизведения |
| КЕЙ |
до 6 слоев прокеивания, регулировка размера и позиции первичный кейх3: Цветовой кей/Яркостной кей/PIP вторичный кейх1: DSK LOGOх1 |
| Микшер аудио | микширование 10 каналов аудио (8 каналов видео + 2 XLR/TRS канала) |
| Прочее | |
| Напряжение питания | 9-24 В |
| Рабочее напряжение | DC 15 В, менее 50 Вт |
| Рабочая температура |
-20...+50°С |
| Температура хранения | -30...+70°С |
| Размеры | 433х307х75,5 мм |
| Вес |
5,5 кг |
| Размеры упаковки | 135х400х490 мм |
| Вес в упаковке | 6,9 кг |
- Видеомикшер-стример AVMATRIX Shark S8X PLUS-NDI портативный 8CH SDI, HDMI, USB, LAN
- Блок питания (15V 4A)
- USB кабель (тип A-C)
- Разъем Tally
- Руководство по эксплуатации и гарантийный талон
